En cualquier análisis de riesgo eléctrico conforme a la NOM-029-STPS, la protección aislante frente a tableros energizados, subestaciones o centros de control de motores (CCM) es un punto obligado. El tapete dieléctrico —fabricado típicamente en hule o compuestos elastoméricos bajo especificaciones como ASTM D178 o IEC 61111— ha sido durante décadas la solución de referencia. Sin embargo, en instalaciones de mayor escala o complejidad operativa, el Piso Modular Dieléctrico (PMD) se ha consolidado como una alternativa técnicamente superior en varios escenarios.
Antes de especificar uno u otro en un proyecto, vale la pena comparar sus características constructivas y su desempeño en campo.
Tapete dieléctrico: características y limitaciones técnicas
El tapete dieléctrico es una superficie aislante diseñada para reducir la corriente de fuga hacia tierra durante maniobras o mantenimiento en equipos energizados. Se coloca como una pieza independiente, generalmente frente al tablero o gabinete, sin integrarse estructuralmente al piso existente.
Esto genera limitaciones que se vuelven más relevantes conforme crece la instalación:
- Cobertura puntual: el aislamiento solo cubre el área exacta donde está tendido el tapete, sin extender protección a pasillos o zonas de circulación adyacentes.
- Desplazamiento por uso: al no estar fijado, tiende a moverse con el tránsito de personal y equipo, lo que puede dejar zonas de tablero sin cobertura.
- Reemplazo total ante daño: una perforación o desgaste localizado obliga a sustituir la pieza completa, no solo la sección afectada.
- Sin delimitación de zonas de trabajo seguro: no aporta señalización visual ni estructura para definir áreas de acceso restringido.
- Degradación estética acelerada: en ambientes industriales con tránsito constante, el desgaste superficial es visible en poco tiempo.

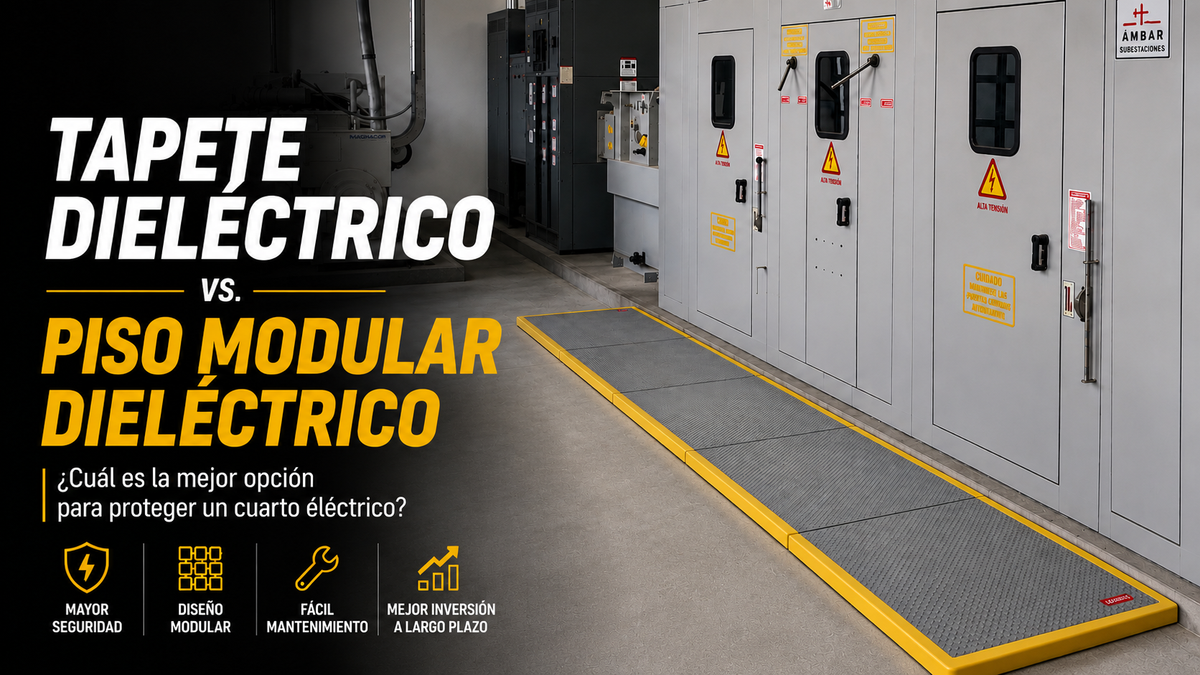

Piso Modular Dieléctrico (PMD): el mismo principio, con un enfoque de sistema
El PMD parte de una lógica distinta: en lugar de una pieza aislante aislada frente al tablero, genera una superficie dieléctrica continua que cubre todo el cuarto eléctrico, integrándose al layout real de tableros, pasillos y equipos. Es un sistema modular, por lo que puede dimensionarse desde un tablero individual hasta una sala eléctrica completa, y ampliarse posteriormente sin necesidad de rediseñar la instalación existente.
Ventajas técnicas frente al tapete convencional
Cobertura funcional completa. El aislamiento se extiende a las zonas de circulación y trabajo alrededor de los equipos, no solo al punto frente al tablero.
Configuración modular por proyecto. Cada instalación tiene una distribución distinta de tableros y pasillos; el sistema se adapta a esa geometría específica, optimizando el uso de material.
Mantenimiento por módulo, no por sistema completo. Ante un daño localizado, solo se sustituye la pieza afectada, lo que reduce tanto el tiempo de intervención como el costo de mantenimiento a lo largo del ciclo de vida de la instalación.
Características de seguridad adicionales. Superficie antiderrapante, delimitación visual de zonas seguras, señalización de cambios de nivel y mayor estabilidad para el personal al desplazarse o manipular herramienta.
Consistencia de imagen técnica. Una superficie continua y ordenada refleja un nivel de mantenimiento y cultura de seguridad más alto que un tapete desgastado o desplazado.
Aplicaciones típicas del PMD
Es una especificación común en cuartos eléctricos industriales, subestaciones, centros de control de motores, centros de distribución de energía, salas de control, plantas de manufactura, hospitales, centros de datos y, en general, cualquier infraestructura crítica donde la protección eléctrica del personal no puede depender únicamente del equipo de protección personal (EPP).
¿El tapete dieléctrico queda obsoleto?
No. Sigue siendo la especificación correcta para proteger un punto específico o para aplicaciones temporales, donde instalar un sistema modular completo no se justifica técnica ni económicamente.
La decisión depende del alcance del proyecto: si el objetivo es una solución puntual, el tapete dieléctrico cumple. Si el objetivo es un espacio de trabajo seguro, delimitado y preparado para crecer con la instalación, el PMD ofrece ventajas medibles en mantenimiento, funcionalidad y vida útil del sistema.
Conclusión
La seguridad eléctrica de una instalación no depende solo del EPP del personal, sino también del entorno físico donde ese personal opera día a día. Evaluar tapete dieléctrico frente a Piso Modular Dieléctrico en la etapa de especificación del proyecto permite elegir la solución correcta según el alcance, el presupuesto y el horizonte de crecimiento de la instalación.
